PVC合金毛细管式超滤膜及高性能的PVDF超滤膜是立升的核心技术。超滤膜的使用寿命视工作环境而定一般在3 - 5年,影响其使用寿命的因素主要包括项目水质类型、产品质量和后期运维等。这一期我们以某纺织回用水处理项目为例,带大家走进我们立升“换膜”技术服务的现场。
福建省某纺织科技有限公司

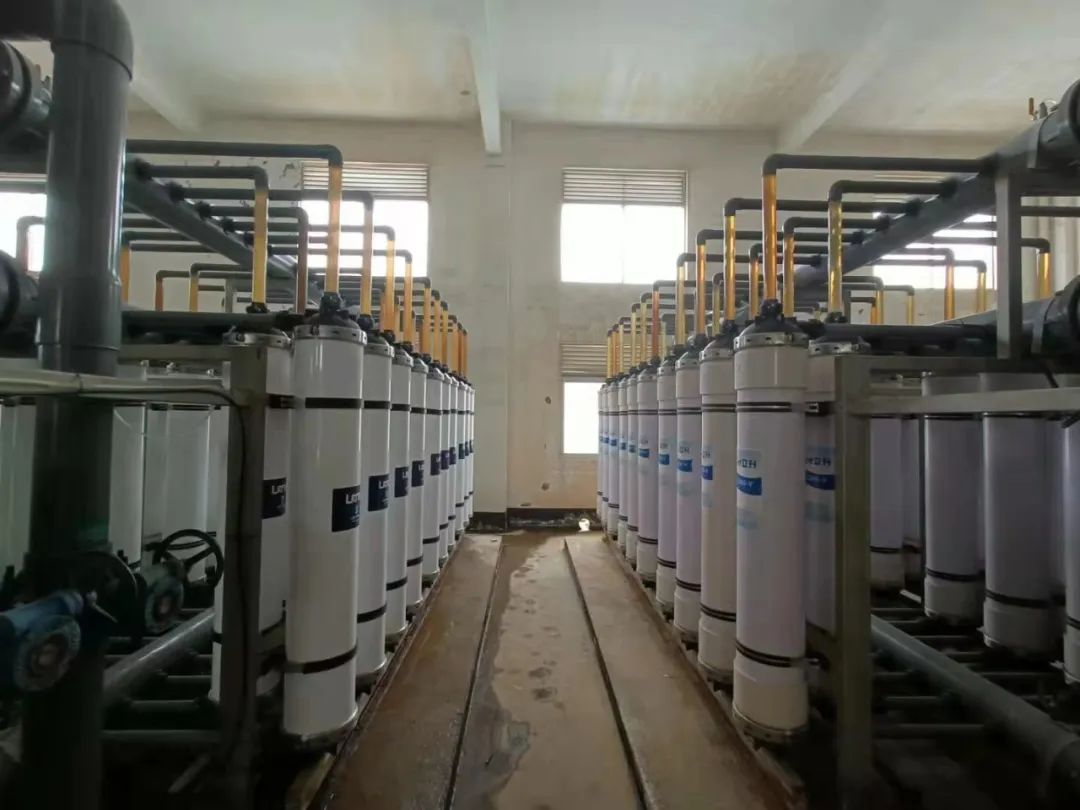

该项目采用超滤+RO工艺处理回用水,超滤采用立升LH型内压式超滤膜。其中LH4-1080-V型内压式超滤膜共2组,25支/组,产水能力约为200 m³/h;LH3-1060-V型内压式超滤膜共4组,38支/组,产水能力约为300 m³/h。
自2016年使用至今,膜运行状况良好。但由于膜使用年限较长,经检测需要进行部分更换。此次主要更换的膜为LH3-1060-V型内压式超滤膜。
换膜步骤:旧膜检测→旧膜维修→新膜更换。
旧膜检测:在换膜前先做旧超滤膜在线完整性检测,主要是检测旧膜是否符合目前的使用条件。
在线完整性检测:完整性检测允许操作人员对膜组件内的膜纤维进行检测以确定膜丝是否有破损。通过完整性检测可以找出具体受损的膜组件和膜纤维,并对膜组件实施修补。完好的膜组件经过清洗维护后可以继续使用。

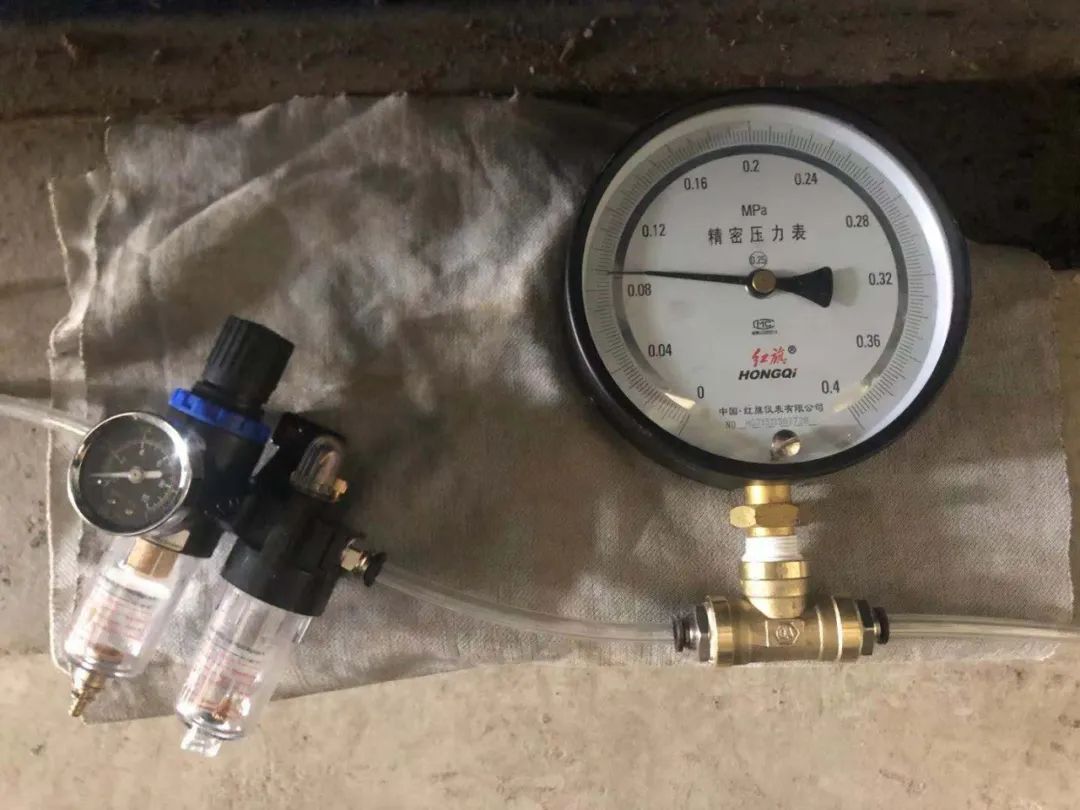

膜检测工具组合:
旧膜检测步骤:
(1) 首先完整性检测前对膜组件进行恢复性化学清洗;
在化学清洗水箱中配置好药剂,清洗药剂配置按下表进行:
项目 | 碱洗(有机污染) | 酸洗(无机污染) |
药剂名称 | 次氯酸钠 | 柠檬酸/盐酸 |
配置药剂浓度 | 1000-2000 ppm | 0.5%-1% |
配置完毕后,通过循环泵将药剂泵入膜堆中进行循环;
循环20 min后 ,关闭循环泵,进行静止浸泡300 min;
浸泡完毕后,重力排放化学药剂,再进行3-5次反冲洗后,完成整个清洗过程。
(2)完整性检测原理;
在确保膜丝清洁的状态下,先用水使膜完全湿润,使得膜的微孔中充满了水,然后在中空膜丝一侧通入压缩空气。当气压低于膜的泡点压力时,空气不能透过湿润的膜孔,如果膜丝有破裂,则空气会从破裂处穿过膜壁进入另一侧,从端面溢出。
(3)在线完整性检测;
本完整性检测操作有助于在超滤膜装置停机的情况下,快捷地分辨出有故障的膜组件。
拆卸每支膜组件产水管上的1个Victaulic卡,将整根产水管从组件上取下,露出膜组件产水接口,并保证接口内有存水。
从超滤装置进水母管的进气口通入压缩空气,缓慢加压至0.05 Mpa后关闭压缩空气,保持压力10分钟。

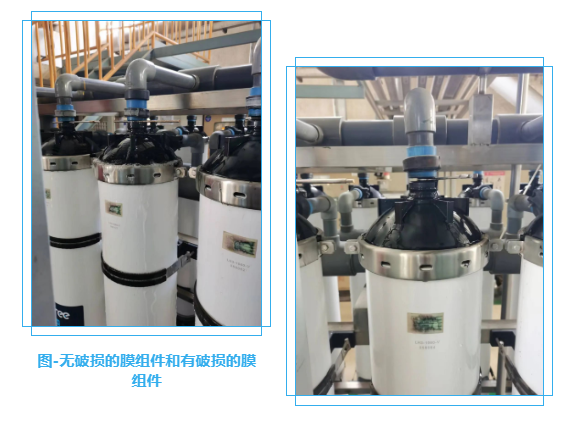

10分钟后观察膜组件产水接口,如产水接口内的存水中有气泡冒出,表示该组件有破丝或泄漏故障。
如果膜组件产水支管上有透明管,则直接通过透明管观察气泡情况,同样可以分辨有故障的膜组件;或者用透明管上的产水清澈度进行判断。
旧膜的维修:
检测出受损的膜组件后,按照如下步骤进行检测、维修:
拆下需检漏的膜组件,将组件垂直放在地面。

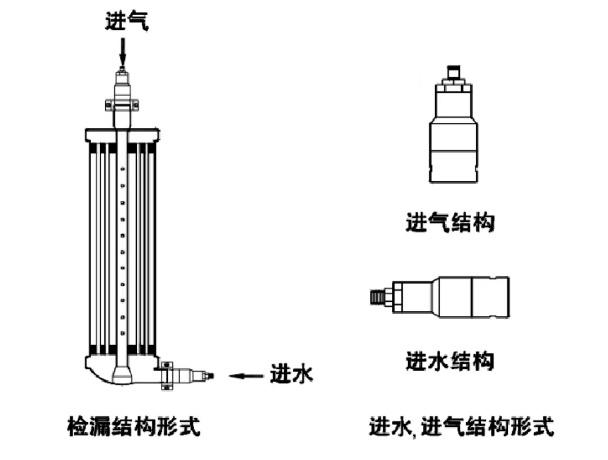

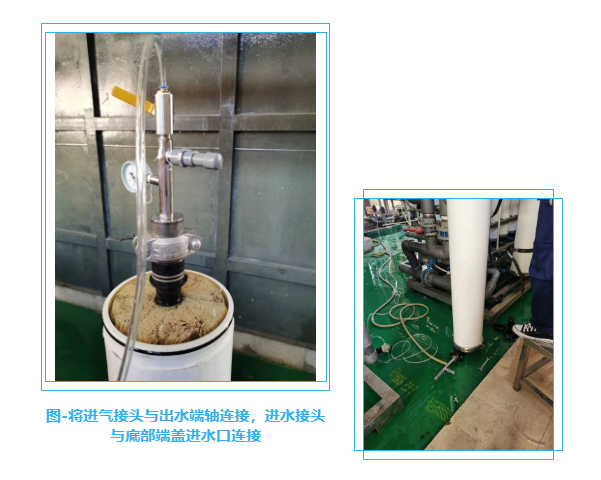

拆下出水口端盖, 用维多利亚卡环将进气接头与出水端轴连接,进水接头与底部端盖进水口连接。
从组件下部进水口通入自来水,水压控制在能使水从组件上端面自然溢出。
从组件上部出水端通入干净的压缩空气,进入膜丝外侧的组件腔体内,压力保持在 0.05~0.08 Mpa。

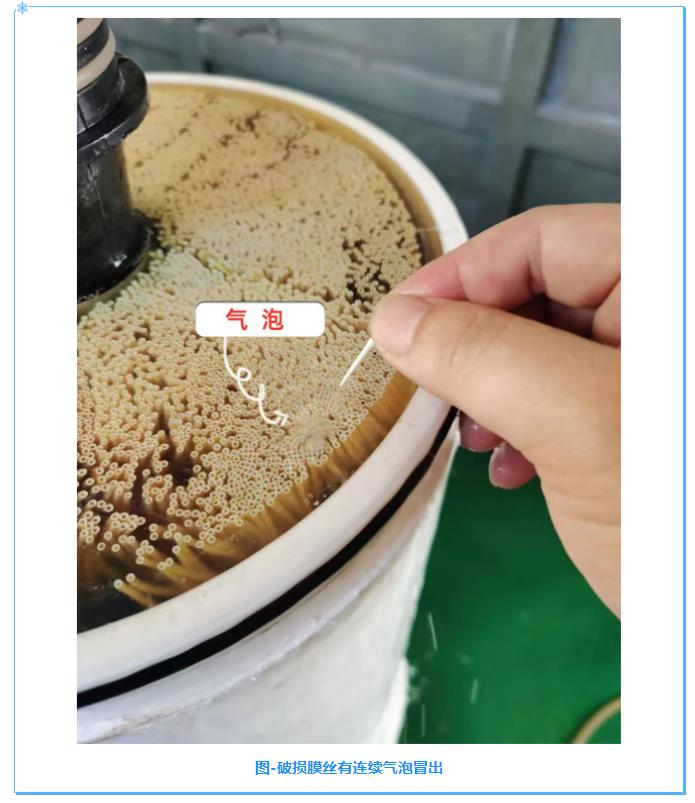

观察组件上端面:如果膜丝完好,压缩空气不会由膜丝的外侧进入内侧,从端面冒出;如果膜丝有破裂或断漏,压缩空气会从这些地方由膜丝外侧进入内侧,从端面溢出,表现在充满水的组件的封端面上有气泡连续冒出。
将补膜签的尖头插入冒出气泡的膜丝口中,作为标记。
拆下出水端轴和底部端盖,将组件掉头装配。
从步骤2开始检查组件的另一头的断丝情况。
用补膜签完成标记的膜丝口需要进行补漏,此时可以采用电吹风吹干端面,拔出补膜签后用PVC透明胶水涂上补膜签后,再次插入膜丝口。

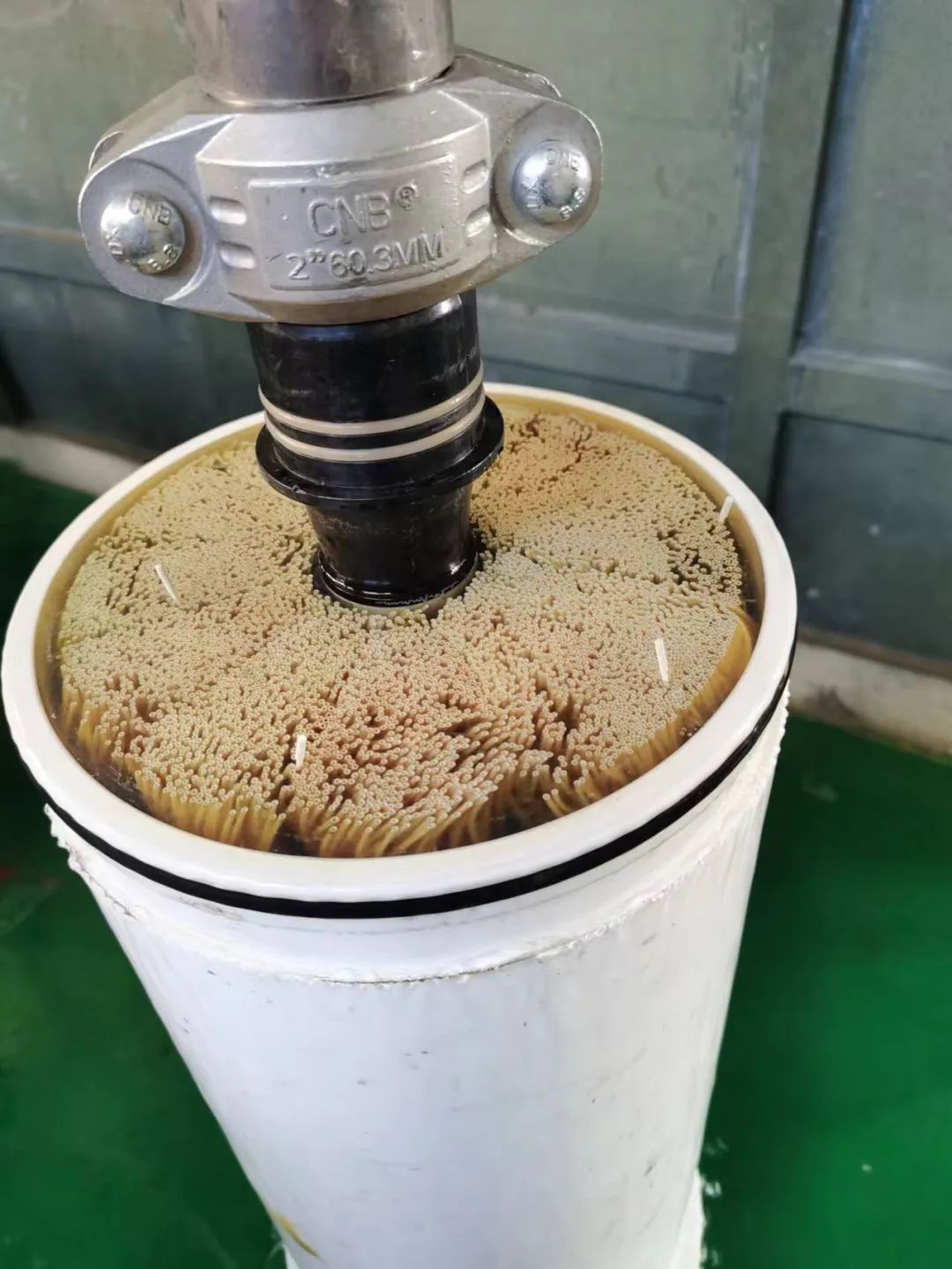

图-标记好的破损膜丝
胶水干后,对另一端用同样的方法进行修补。
修补完毕后,需要再次确认,直至无漏点为止。
新膜的更换:
序号 | 工作步骤 | 内容 | 注意点 |
1 | 工作准备 | 人员安排如膜搬运、拆装等 | 一支膜拆卸、搬运等需要至少2人配合,现场需要安排4-5人进行配合作业 |
2 | 工具准备:包括膜的拆装、膜端头的拆装、检测工具 | 所需工具:10-12#,,12-14#扳手、内六角扳手、空压机、手锤、橡胶锤、气嘴、气管、压力表、调压阀、气管阀门、胶水等 | |
3 | 用品准备 | 安装时的防护用品如手套、甘油或洗洁精等 | |
4 | 新膜的检查 | 检查包装、外观、配件数量等 | 安装前开箱检查,注意配件数量需齐全 |
5 | 停水 | 单支膜的拆卸约5-10 min,安装约5-10 min,根据现场情况长短不同而不同 | 空间足够的情况下,38支膜拆卸、安装约5 h,需预留足够的时间进行该操作。 |
6 | 旧膜的拆卸 | 旧膜的拆卸有7颗螺丝需拆除,分别是进水、产水、浓水三个拷贝林的6颗螺母及膜抱箍的两颗螺丝(上下抱箍仅需拆除各一颗螺丝),拆除后即可将膜卸下 | 膜的拆除应该选择膜的状况最差的两组进行拆除。膜拆除前,需要将膜内存水放空;卸下后整齐放在预定地点,并将检测完好的膜与检测有问题的膜分开放置 |
7 | 管道、配件检查 | 检查膜架上的管道损坏状况,如有异常,则需要更换 | |
8 | 新膜的安装 | 新膜的安装:首先将膜搬运至膜架上,先将抱箍螺丝上紧,再连接产水管、浓水管、进水管的拷贝林卡箍并上紧 | 注意不锈钢膜卡箍位置,如不合适则松开螺丝进行调整;特别建议将新膜和旧膜分开安装 |
9 | 新膜的运行 | 新膜安装完毕后需要在运行之前进行冲洗,否则产水、浓水会产生大量泡沫(由于膜内有保护液) | 采用原水进行冲洗3-5 h,将产水、浓水流量调整至相同,使膜产水侧和浓水侧均冲洗完全,冲洗后运行可以与正常运行时一致 |
膜的更换、检修涉及现场的停水、人员安排、工具准备等工作。
良好的产品质量是获得客户认可的前提,但在产品日后漫长的运行过程中,供货商能否提供定期、专业和周到的售后服务,应该成为客户选择供应商时不可缺少的考量指标。立升除了向客户提供优质产品,还提供以下免费服务:
超滤膜应用技术咨询、超滤膜系统工程设计、超滤膜系统调试及运行指导、膜产品维护、保养指导及技术培训、产品使用过程中的质量保证服务、定期的项目回访与巡检服务。如有技术及售后服务需求,请与我们联系!
